中央空调安装系统

 　　监视中央空调设备的用电量，产冷量，进行除法就可以得到能效比。

　　一、节电率及投资效益分析

　　(1)节电率分析 a.冷水机组在正常运行情况下，可节能5～15%左右; b.冷冻系统在正常运行情况下，可节能15～35%左右; c.冷却系统在正常运行情况下，可节能15～35%左右; 一般整体节电率为28% (2)投资效益分析(珠海某案例介绍) a.中央空调全年运行365天，每天运行按24小时计算,年耗电 1891585度，节电率25%以上; b.年节约电费合计:1891585度 ×25% × 0.8元/度=37.83万元 c.设备投资费用:30.2万元; d.投资回收期:30.2万元/37.83万元=9.5个月 ;

　　二、泛普中央空调安装系统简介

　　中央空调安装系统是集工业计算机控制技术、模糊控制技术、系统集成技术、现场总线控制技术和智能驱动技术为一体的闭环自动控制系统，实现了对中央空调冷冻水系统、冷却水系统及冷却塔风机系统的变流量智能控制。科学地实现了中央空调的供冷量随末端负荷需求量变化而变化。在保障末端舒适度的前提下，最大限度地减少了空调系统的能源浪费，达到最佳节能的目的。

　　系统运用全新的方案解决思路，不仅对中央空调各系统进行全面控制，而且采用了软件与硬件给合及系统集成技术，将各个控制系统在物理、逻辑和功能上互联一体，实现了他们之间的数据共享、运行监控、故障报警及各种节能仿真计算等功能。

　　三、泛普中央空调安装系统组成结构

　　1) 冷水机组数据控制

　　主要包括冷冻水进出水温度、冷却水进出水温度、蒸发压力、冷凝压力、主机电流、主机负荷率等主要参数的监控。

　　大多数的空调主机均具有开放的网络通信接口，可通过其数据通讯协议直接获取机组运行各种参数，并实现远程控制(如开利19XR型空调主机就可以用PICⅡICVC控制系统与空调网络CCN接口进行集中群控) ;

　　没有PC接口或未知设备数据通讯协议，则通过温度传感器、压力传感器、电量传感器等变送元件实现各监测参数的模拟量化，并由数据采集卡或数据采集模块将其转换为数字信号，通过数据网络与工作站计算机实现数据通讯。

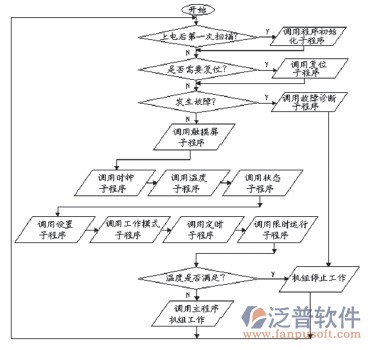

　　2) 冷水机组节能控制

　　中央空调主机是整个空调系统中的用电大户，其耗电比例占整个系统中的60~70%甚至更多，对空调主机的控制和管理成为本节能管理系统的首要任务。

　　具体控制策略是：上位机根据下位机(现场智控子站)送来的相关工况参量，分析计算出系统实时的需冷量，从而决定主机的开机台数并指令下位机执行。假设，当一台主机的制冷量不够时，自动增加投入第二台;相反，当一台主机制冷量已能满足要求时，则自动停止一台主机;当一台主机不够而二台又有多，或是一台主机都有多时，则一台主机以变频运行调节制冷量。这样便能有效解决主机系统因大马拉小车情况而造成的具大能源浪费。

　　3) 水系统管理与控制

　　冷冻/冷却循环水系统的运行主要依据上位机计算结果决定流量的增减。水泵运行的频率及数量均由上位机计算妥当，并以通信方式指令下位机执行。当上位机指令需要减少流量时，系统会按其指令减小变频器的输出频率或减少水泵运行数量，但泵的速度减少时，考虑能够保证冷冻循环水在管网中的顺畅流动，因此，设定了一个对应的泵的转速低限(变频器输出频率低限)，在此速度下变频器的输出频率将不再降低;相反，当上位机批令需要增加相关流量时，系统根据指令来增加水泵的运行频率及增加水泵的运行数量。

　　4) 数据采集和控制

　　控制系统的所有监控参数，都是由数据采集模块或数据采集卡来完成的，通过RS-485通信网络实现计算机工作站向空调系统各个部分进行同步控制;

　　数据计算及控制功能由HY-AIM计算机中央控制站完成。

　　5) 中央控制站

　　中央控制站(上位机)是整个节能管理系统的核心部分。控制及管理软件采用本公司自主研发的节能及控制管理软件平台。该软件主要考虑空调主机最佳能效来调控中央空调系统主机及辅机设备，在保障系统安全和满足制冷需求的前提下力求节能降耗。监控画面主要完成：冷冻循环水泵进出口压力值和温度值、冷却循环水进出口压力和温度设定值、冷却塔进出水温度值，设备运行状态监视、工艺过程参数(温度、压力的测量值)的实时记录与显示、报警记录与历史数据记录、计划任务的制订、报表生成管理与数据日志打印、数据及能耗分析等功能。

　　6) 送风与阀门系统的管理和控制

　　风系统主要是有风柜、空气处理机组、风机盘管等设备构成，依据空调区域负荷变化时间序列，远程控制风柜各个风机的启停实现有级调节送风量，也可变频调节空气处理机组实现送风量的无级调节，根据室内CO2浓度控制系统新风量。

　　比例调节阀及电动阀接受智控子站输出的DC4～20mA标准模拟量信号完成对应的开度变化，达到连续调节管道开度，就能有效调节各区域的冷量平衡又能达到节约电能的目的。

　　7)通信网络系统

　　所有的数据采集信号由串口通讯(R232、R485、R422等)网路接入计算机工作站，工作站独立完成空调系统数据采集、后台数据分析与数学模型寻优、远程控制等工作

　　8) 操作员与工程师工作站

　　智能控制系统和中央空调系统的操作全部可以在办公桌面来实现，同时实时的数据可以进行分析和统计
