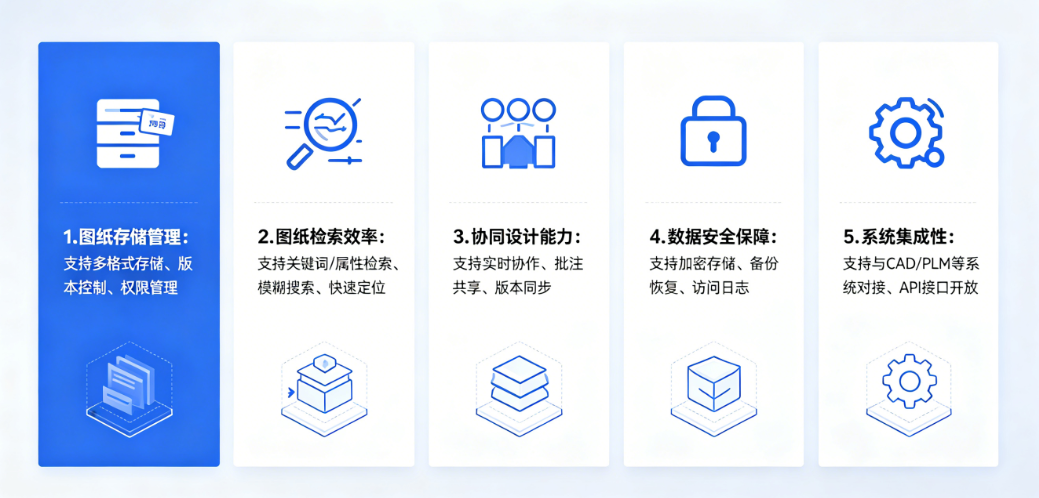

机械工程图纸管理软件怎么选？先看这 5 个核心落地指标

摘要：机械工程图纸管理软件主要管工程机械从设计、采购、安装到维保、报废全周期的图纸版本控制、分发、变更和归档，适合设备管理岗、项目技术岗优先使用，衔接设备采购进场、安装调试、日常维保和成本核算的完整业务链。

一、Excel和纸质图纸什么时候开始不够用了

很多工程企业初期用Excel登记设备台账、用文件夹存纸质图纸，这种方式在简单场景下完全够用：当企业只有3-5台自有工程机械、单项目周期不超过3个月、图纸变更少于2次/月、只有1个技术岗负责所有图纸工作时，旧做法的效率和成本都是最优的。

但当业务复杂度上升到一定程度，旧做法的边界就会出现：当项目同时管理15台以上不同类型的工程机械时，纸质图纸的查找时间平均会增加到每次15-20分钟，变更通知的漏传率可达30%以上；如果同时跨3个以上项目调度设备，图纸的跨项目传递和同步会变得极其混乱，经常出现现场用旧图纸施工导致返工的情况。

二、哪些企业和项目最需要先上机械工程图纸管理

不是所有工程企业都需要立刻上系统，优先考虑的应该是符合以下条件的组织和项目：

• 拥有8台以上自有工程机械的施工企业

• 同时承接2个以上工期超过6个月的房建、土建或电力工程项目部

• 每月租赁大型机械超过5台次的专业分包商

• 涉及塔吊、升降机等特种设备，需要通过安全验收和质量体系认证的项目

• 需要追溯3年以上设备维保记录的企业

三、机械工程图纸管理的核心：先把台账和图纸绑定

绝大多数企业的图纸管理混乱，根源在于设备台账和图纸是分开管理的：台账存在Excel里，图纸分散在不同技术人员的电脑、U盘和文件夹中，没有建立一一对应的关联关系。当需要查找某台设备的图纸时，只能挨个问人，效率极低。

有效的图纸管理第一步，是给每台设备分配唯一的编号，然后将该设备的所有图纸（出厂图纸、安装图纸、变更图纸、维保手册）都与这个编号绑定。类似项目把设备台账和对应图纸统一关联后，设备进场验收时的图纸核对时间从平均每次40分钟缩短到10分钟以内。

四、图纸管理的前后业务动作链不能断

机械工程图纸管理不是一个孤立的功能，而是贯穿设备全生命周期的一条完整动作链，每个节点都有明确的岗位责任：

1. 设计交底阶段：技术岗负责将最终版施工图纸归档，标注版本号和生效日期

2. 设备采购/租赁阶段：采购岗向供应商索要完整的设备出厂图纸和说明书，提交技术岗归档

3. 进场验收阶段：设备岗对照图纸核对设备型号、参数和配件，签字确认后才能进场

4. 安装调试阶段：施工岗严格按照图纸施工，技术岗负责现场指导和变更记录

5. 日常维保阶段：维保岗查阅对应版本的图纸进行保养，记录维保内容和更换的零部件

6. 故障维修阶段：维修岗调用最新版图纸排查故障，维修完成后更新维修记录

7. 设备报废阶段：技术岗将该设备的所有图纸封存，保存至法规要求的期限

五、租赁机械的图纸管理最容易被忽略

很多企业只重视自有设备的图纸管理，却完全忽略了租赁机械的图纸，这是一个非常危险的误区。租赁机械尤其是大型特种设备，其图纸是安装、操作和维修的唯一依据，如果图纸缺失，不仅会导致维修延误，还可能引发安全事故。

租赁机械的图纸管理应该做到：进场时必须索要完整的出厂图纸、安装说明书、维保手册和检验合格证明；退场时要确认所有图纸资料完整归还；对于长期租赁的设备，要及时同步供应商提供的图纸变更。规范管理租赁机械图纸后，因图纸缺失导致的维修延误时间平均减少40%左右。

六、使用调度中的图纸调用和变更同步

当设备跨项目调度时，很多企业只做设备的物理转移，却忽略了图纸的同步转移，导致新项目拿到设备后没有图纸可用。正确的做法是：设备调度单必须同时包含图纸移交清单，由调出项目和调入项目的技术岗共同签字确认，确保图纸随设备一起转移。

另外，图纸变更时必须同步通知所有正在使用该设备的项目和岗位，不能只通知总部。建议建立统一的图纸变更通知机制，所有变更都通过系统推送，确保每个相关人员都能收到最新版本的图纸。

七、维保记录必须和对应图纸版本关联

不同版本的图纸，其零部件型号、安装方式和维保要求可能完全不同。如果维保记录不关联对应的图纸版本，下次维修时很可能用错零部件，导致设备损坏甚至安全事故。

有效的做法是：在记录每一次维保和维修时，都必须标注所使用的图纸版本号。维保记录与图纸版本绑定后，零部件错配率可从原来的15%左右降低到3%以下。同时，这也为后续的设备大修和报废评估提供了准确的依据。

八、上线机械工程图纸管理的常见误区

• 误区一：只上传图纸不做台账关联。很多企业把系统当成了单纯的文件服务器，所有图纸都上传了，但没有和设备台账绑定，查找起来还是一样麻烦。

• 误区二：不区分图纸版本。新旧图纸混放在一起，没有明确的版本标识和生效日期，很容易导致现场用旧图纸施工。

• 误区三：只管自有设备，不管租赁设备。如前所述，租赁设备的图纸缺失是导致安全事故和维修延误的重要原因。

• 误区四：要求所有岗位同时上线。应该先从技术岗和设备岗这两个核心岗位开始试点，跑通流程后再逐步推广到其他岗位。

九、什么时候可以考虑用系统替代旧做法

不要为了数字化而数字化，当出现以下任意一种情况时，说明旧做法已经无法满足业务需求，应该考虑上线系统：

• 每月花在找图纸和核对图纸上的时间超过8小时

• 近半年内发生过2次以上因图纸错误导致的返工

• 图纸变更导致的返工费用超过项目总成本的1%

• 设备维保记录无法追溯，存在安全验收风险

• 跨项目调度设备时，图纸传递经常出现延误或丢失

十、机械工程图纸管理新旧做法效果对比

当企业需要把设备台账、租赁费用、维保记录和对应图纸按项目统一管理，实现成本自动归集和跨项目数据共享时，可以考虑使用建米软件的设备管理、租赁管理和成本管理模块。通过系统将图纸与设备唯一编号绑定，所有变更和使用记录自动留存，项目报表功能可以直观查看每个项目的设备投入和使用情况，帮助企业实现机械工程图纸的全生命周期规范化管理。

常见问题：FAQ

1. 我们只有3-5台自有机械，还需要用图纸管理软件吗？
答：如果项目周期不超过3个月、图纸变更少于2次/月、只有1个技术岗负责所有图纸工作，Excel和纸质台账完全够用。当设备数量超过8台、同时承接2个以上项目时，再考虑逐步升级系统。

2. 租赁机械的图纸管理可以简化吗？
答：不建议完全简化，但可以分优先级。对于塔吊、升降机等特种设备，必须索要完整的出厂图纸、安装说明书和维保手册；对于小型工具类机械，可以只保留核心的安全操作图纸。

3. 先上哪一部分功能最划算？
答：建议先从“设备台账+图纸关联”和“版本控制”两个核心功能开始，解决最容易出错的图纸查找和变更问题。等这两部分跑通后，再逐步增加租赁管理和维保记录关联功能。

4. 图纸管理系统是不是只给技术岗用？
答：不是。设备管理岗需要用图纸核对进场设备和指导维保，施工岗需要按图进行安装和维修，成本岗需要通过图纸关联核算设备维修费用。不同岗位可以设置不同的查看和编辑权限。

5. 旧的纸质图纸怎么处理？
答：建议先将核心的设备出厂图纸、安装图纸和变更图纸扫描成电子版上传系统，纸质原件归档保存至少3年（根据行业法规要求）。对于超过保存期限的纸质图纸，经审批后可以统一销毁。
